لاجیک ولوو هیدرولیک ــــ

⏱ 3 دقیقه مطالعه

لاجیک ولو (شیر منطقی) هیدرولیک یک قطعه کلیدی در سیستم‌های کنترل هیدرولیک است. در ادامه به توضیح کامل آن می‌پردازیم:

تعریف لاجیک ولو

لاجیک ولو (به انگلیسی Logic Valve) یا شیر منطقی در هیدرولیک، نوعی شیر است که عملیات کنترلی خاصی را بر اساس شرایط سیستم انجام می‌دهد. این شیرها می‌توانند عملکردهای منطقی مانند AND، OR، NOT و… را شبیه‌سازی کنند و جایگزین مدارهای پیچیده با شیرهای عادی شوند.

کاربرد اصلی لاجیک ولو

از این شیرها برای ساده‌سازی مدارهای هیدرولیکی پیچیده، کاهش تعداد شیرها، افزایش قابلیت اطمینان و کنترل بهتر جریان یا فشار در سیستم‌های صنعتی مانند:

• ماشین‌آلات سنگین (پرس، تزریق پلاستیک)
• سیستم‌های خودرو سازی
• صنایع فولاد و نورد
• ربات‌های صنعتی

انواع اصلی لاجیک ولوها

الف) شیرهای منطقی بر پایه عملکرد

• شیر AND: خروجی تنها زمانی فعال است که هر دو ورودی فشار داشته باشند.
• شیر OR: خروجی زمانی فعال است که حداقل یکی از ورودی‌ها فشار داشته باشد.
• شیر NOT (شیر معکوس‌کننده): وقتی ورودی فشار ندارد، خروجی فعال می‌شود.
• شیر حافظه‌ای (Memory Valve): وضعیت خروجی را تا تغییر سیگنال بعدی حفظ می‌کند (مشابه فلپ-فلاپ).

ب) شیرهای منطقی بر پایه ساختار

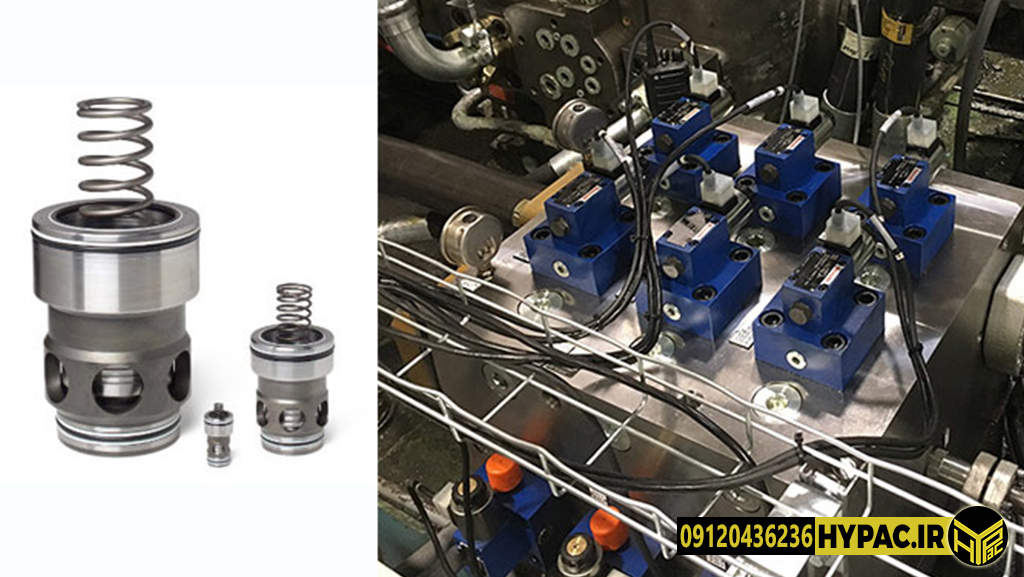

• کارتریجی (Insertable / Cartridge Type): در بلوک‌های مخصوص نصب می‌شوند، تعمیر و نگهداری آسان‌تری دارند.
• پیچی (Screw-in Type): مستقیماً در خط لوله یا مخزن پیچ می‌شوند.

مزایا

• کاهش پیچیدگی مدار: جایگزین چندین شیر ساده می‌شود.
• صرفه‌جویی در فضا و هزینه: کاهش اتصالات و لوله‌کشی.
• قابلیت اطمینان بالا: قطعات متحرک کمتر، عمر طولانی‌تر.
• انعطاف در طراحی: امکان ایجاد توابع کنترلی متنوع.

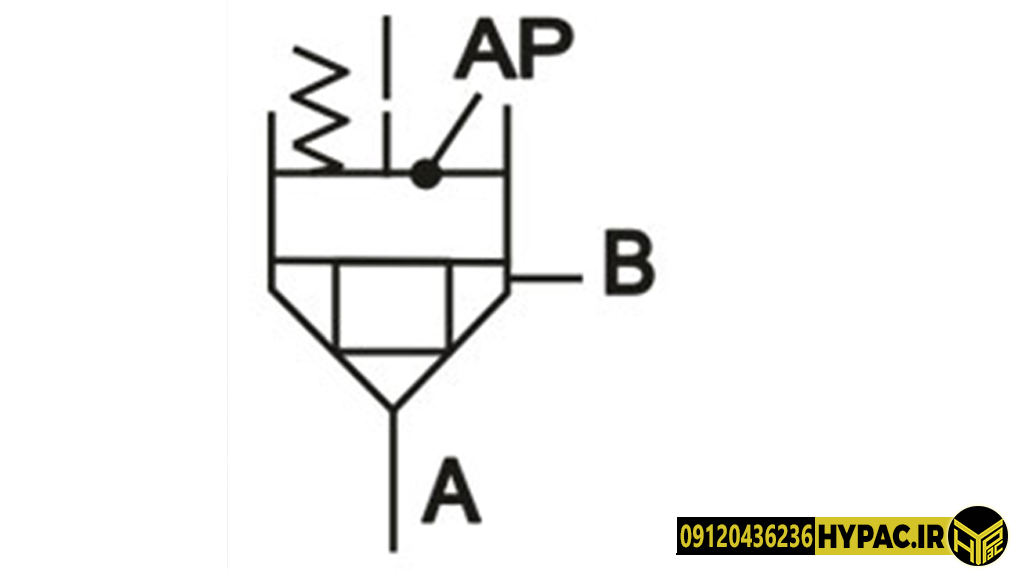

نمادگذاری در مدارهای هیدرولیک

مثال عملی: شیر AND هیدرولیک

• شرح: اگر دو سیگنال فشار (مثلاً از دو شیر دیگر) همزمان به ورودی‌های A و B اعمال شوند، شیر باز شده و جریان به خروجی می‌رود.
• کاربرد: راه‌اندازی یک سیلندر فقط وقتی که دو شرط ایمنی همزمان برقرار باشند (مثلاً هر دو درب ماشین بسته باشد).

تفاوت با شیرهای معمولی هیدرولیک

شیرهای معمولی (مانند شیرهای کنترل جهت، فشار یا جریان) یک عملکرد مکانیکی ساده دارند، اما لاجیک ولوها با ترکیب سیگنال‌های ورودی، یک تصمیم‌گیری منطقی انجام می‌دهند.

نکات طراحی و انتخاب

• حداکثر فشار کاری: باید با فشار سیستم تطبیق داشته باشد.
• دبی جریان: توانایی عبور دبی مورد نیاز.
• نوع سیال: سازگاری با روغن هیدرولیک مورد استفاده.
• نحوه فعال‌سازی: پیلوت فشار، الکتریکی (سولنوئید) یا دستی.

جمع‌بندی

لاجیک ولوهای هیدرولیک، المان‌های کنترل هوشمند در سیستم‌های هیدرولیک هستند که با اجرای عملیات منطقی، امکان طراحی مدارهای کارآمد، فشرده و قابل اطمینان را فراهم می‌کنند. استفاده از آن‌ها در سیستم‌های پیچیده، علاوه بر کاهش هزینه‌ها، عیب‌یابی و نگهداری را نیز تسهیل می‌کند.
