طراحی و ساخت
طراحی و ساخت سیستم هیدرولیک
یک فرآیند مهندسی دقیق و تخصصی است که شامل مراحل مختلفی از جمله تحلیل نیازها، طراحی مفهومی، انتخاب قطعات، ساخت و تست سیستم میشود. این فرآیند نیازمند دانش فنی در زمینههای مکانیک سیالات، کنترل سیستمها و مهندسی مواد است. در ادامه مراحل اصلی طراحی و ساخت سیستمهای هیدرولیک هایپک شرح داده میشود:
مراحل طراحی و ساخت سیستم هیدرولیک
۱. تحلیل نیازها و مشخصات فنی
– تعیین هدف سیستم هیدرولیک (مانند انتقال قدرت، کنترل حرکت یا ایجاد نیروی بالا)
– مشخص کردن پارامترهای کلیدی مانند فشار کاری، دبی جریان، سرعت عمل و دقت کنترل
– بررسی شرایط محیطی (دما، رطوبت، لرزش و …) که سیستم در آن کار خواهد کرد
۲. طراحی مفهومی
– طراحی اولیه مدار هیدرولیک شامل انتخاب نوع سیستم (مدار باز یا بسته)
– تعیین اجزای اصلی مانند پمپ، سیلندرها یا موتورهای هیدرولیک، شیرهای کنترل و مخازن
– ایجاد دیاگرام مدار هیدرولیک با استفاده از نرمافزارهای تخصصی مانند AutoCAD Hydraulic یا Festo FluidSIM
۳. انتخاب قطعات
– پمپ هیدرولیک: انتخاب نوع پمپ (دندهای، پیستونی، پرهای) بر اساس دبی و فشار مورد نیاز
– سیلندرها یا هیدروموتور ها: انتخاب بر اساس نیرو یا گشتاور مورد نیاز
– شیرهای کنترل: انتخاب شیرهای جهتدار، فشارشکن، تناسبی و سایر شیرها
– شیلنگها و اتصالات: انتخاب بر اساس فشار کاری و قطر مناسب
– فیلترها و مخازن: برای حفظ تمیزی روغن و ذخیره سیال
۴. محاسبات و شبیهسازی
– انجام محاسبات دقیق برای تعیین فشار، دبی، قدرت موتور و بازده سیستم
– شبیهسازی عملکرد سیستم با نرمافزارهایی مانند AMESim یا MATLAB Simulink برای اطمینان از صحت طراحی

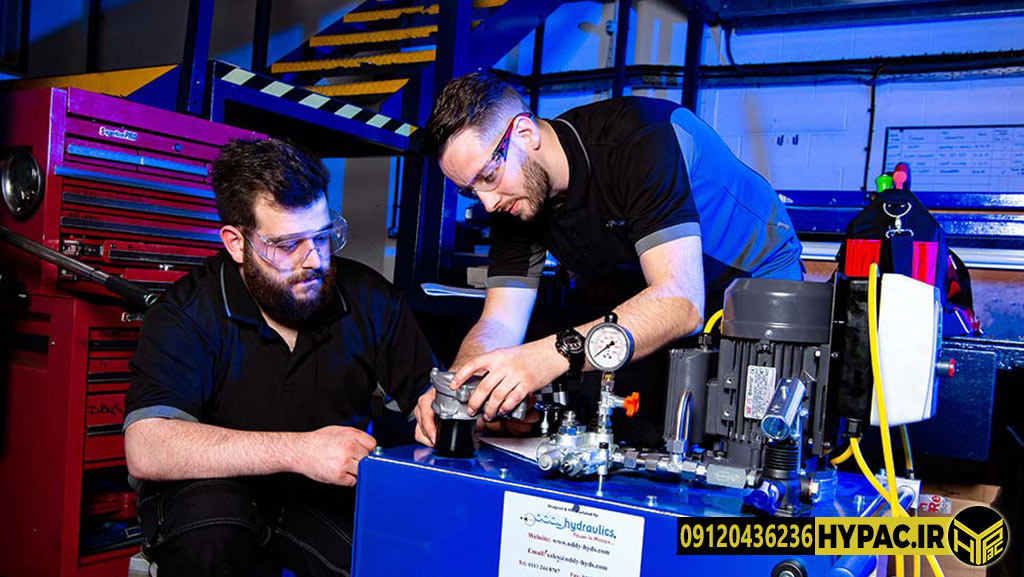

۵. ساخت و مونتاژ
– ساخت قطعات مکانیکی مانند سیلندرها یا مخازن در صورت نیاز
– مونتاژ قطعات خریداریشده و اتصال آنها به یکدیگر
– نصب شیلنگها، اتصالات و شیرها با رعایت استانداردهای ایمنی
۶. تست و راهاندازی
– تست اولیه سیستم برای بررسی نشتیها و عملکرد صحیح قطعات
– تنظیم فشار و دبی سیستم برای دستیابی به عملکرد مطلوب
– انجام تستهای استرس برای اطمینان از تحمل فشارهای بالا
۷. بهینهسازی و تحویل
– بهینهسازی سیستم برای کاهش مصرف انرژی و افزایش بازدهی
– ارائه گزارش نهایی و آموزش اپراتورها برای استفاده از سیستم
اجزای اصلی سیستم هیدرولیک
۱. پمپ هیدرولیک: تامین کننده جریان سیال تحت فشار
۲. سیلندر یا هیدروموتور: تبدیل انرژی سیال به حرکت خطی یا دورانی
۳. شیرهای کنترل: کنترل جهت، فشار و دبی سیال
۴. مخزن روغن: ذخیرهسازی و خنککاری سیال
۵. فیلترها: جلوگیری از آلودگی و آسیب به سیستم
۶. شیلنگها و اتصالات: انتقال سیال بین قطعات
نرمافزارهای مورد استفاده در طراحی هیدرولیک
– AutoCAD Hydraulic: برای طراحی مدارهای هیدرولیک
– Festo FluidSIM: برای شبیهسازی مدارهای هیدرولیک و پنوماتیک
– AMESim: برای تحلیل دینامیکی سیستمهای هیدرولیک
– MATLAB Simulink: برای مدلسازی و شبیهسازی پیشرفته
چالشهای طراحی و ساخت سیستمهای هیدرولیک
– انتخاب مواد مناسب برای قطعات به دلیل فشارهای بالا
– جلوگیری از نشتیها و حفظ آببندی سیستم
– مدیریت حرارت تولیدشده در سیستم به دلیل اصطکاک و تراکم سیال
– اطمینان از ایمنی سیستم در شرایط کاری سخت
کاربردهای سیستمهای هیدرولیک طراحیشده
– صنعت خودرو: سیستمهای ترمز و فرمان هیدرولیک
– ماشینآلات سنگین: جرثقیلها، بیلهای مکانیکی و لودرها
– صنایع تولیدی: پرسهای هیدرولیک و دستگاههای برش
– هوافضا: سیستمهای کنترل پرواز و فرود
مزایای سیستمهای هیدرولیک
– توانایی تولید نیروهای بالا با قطعات نسبتاً کوچک
– کنترل دقیق حرکت و نیرو
– قابلیت اطمینان بالا در شرایط کاری سخت
اگر قصد طراحی و ساخت یک سیستم هیدرولیک دارید، بهتر است با مهندسان مجرب هایپک که تخصص در این زمینه دارند مشورت کنید تا بهترین نتیجه حاصل شود.
