چارت هیدرولیک صنعتی مقدماتی ــــ

⏱ 2 دقیقه مطالعه

در ادامه یک چارت هیدرولیک صنعتی مقدماتی (به انگلیسی Basic Industrial Hydraulic Chart) برای آشنایی با اجزای اصلی و نحوهٔ جریان سیال در یک مدار ساده ارائه می‌کنم. این چارت مناسب برای شروع یادگیری هیدرولیک، شناخت نمادها و درک مسیر جریان است.

📘 چارت هیدرولیک صنعتی – سطح مقدماتی

🟦 اجزای اصلی در مدار هیدرولیک مقدماتی

1) تانک (مخزن روغن)

ذخیره‌سازی روغن و تأمین جریان ورودی پمپ

2) پمپ هیدرولیک

ایجاد فشار و دبی لازم برای حرکت عملگرها
(مثلاً پمپ دنده‌ای در مدارهای مقدماتی)

3) فیلتر

جلوگیری از ورود آلودگی به سیستم و افزایش عمر پمپ و شیرها

4) شیر کنترل فشار (رلیف ولو)

حفظ فشار مطلوب و جلوگیری از آسیب به اجزا با بازگرداندن روغن اضافی به تانک

5) شیر کنترل جهت (Directional Valve – 4/3 یا 4/2)

هدایت جریان به یک سمت سیلندر و تغییر جهت حرکت

6) سیلندر هیدرولیک

تبدیل انرژی سیال تحت فشار به حرکت خطی (باز و بسته شدن)

7) شیر کنترل دبی (Flow Control Valve)

تنظیم سرعت حرکت سیلندر

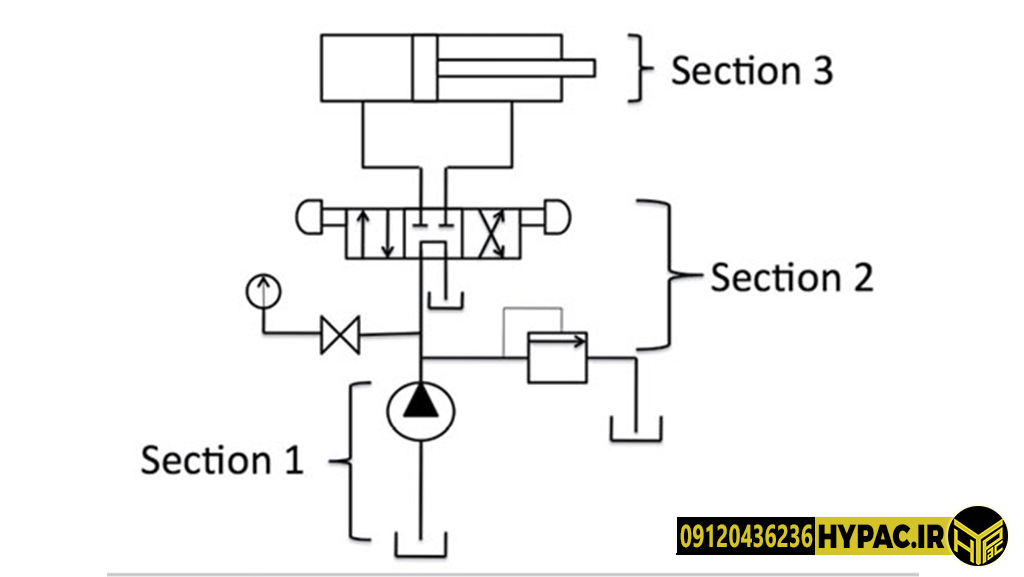

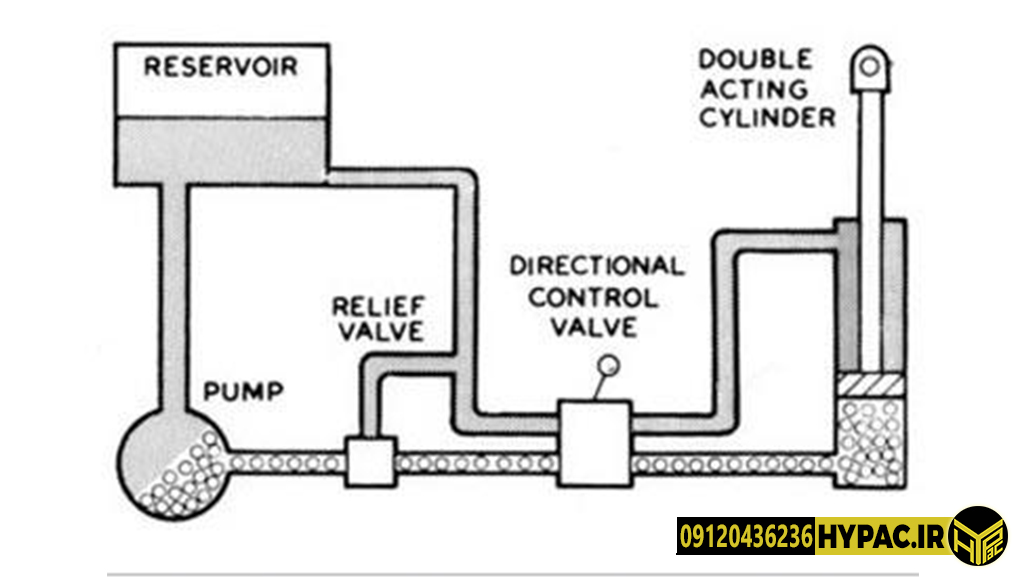

🟥 نمونهٔ یک مدار مقدماتی (توضیح)

در یک مدار پایه:

• پمپ از تانک روغن می‌کشد → فشار ایجاد می‌کند
• رلیف ولو فشار را کنترل می‌کند
• شیر ۴/۳ مسیر را به سمت سیلندر هدایت یا متوقف می‌کند
• سیلندر باز یا بسته می‌شود
• روغن برگشتی دوباره وارد تانک می‌شود
